生产信息进度显示系统

2019年12月24日,我公司成功为“山东凌天智能机器人有限公司”部署一套生产信息进度显示系统!

此系统主要部分组成有:

微信图片_20200526161429 拷贝副本.jpg

生产信息功能概述:

1、当前排单信息:可自动根据电脑软件下单顺序给与排列,液晶屏可显示7组订单,如超出7组订单时自动滚播显示;

2、当前产品信息:是左侧弄一个订单对应的明细参数状态,此显示效果为排序2号订单显示效果,此2号订单一行为不同颜色区分,表示右侧的当前产品信息对应的参数是此产品的参数;

3、当前产品进度:一款产品共有5种进度“1,等待生产;2,生产中;3,测试中;4,送检中;5,入库中;每个状态分别由电脑软件上手动选择显示;

4、备注:是对应此订单的备注信息录入显示区域,有电脑软件对应编辑,此处为固定字幕显示;

5、屏幕左侧有订单比例书意图,此示意图为总订单和订单流程图给与提示;

6、屏幕最左侧屏幕下边为总订单的“通知”显示区域,此区域有电脑软编辑,可流动显示;



生产管理登录系统概述:










1、从通电到进入系统登录界面约30秒~1分钟进入后显示此界面效果;

2、由工位使用人员输入进入系统密码,输入后直接进入作业系统显示界面(见下页显示效果);

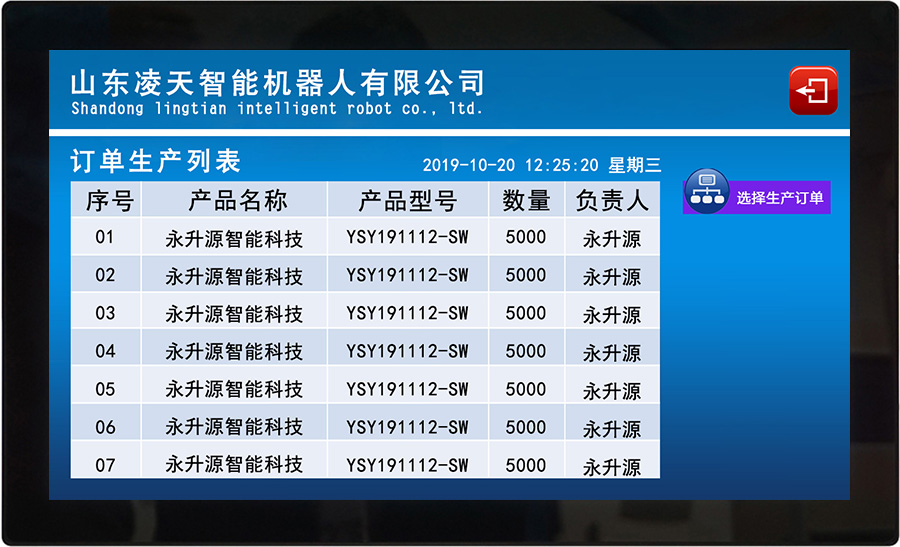

生产管理操作系统概述1:


1、工位使用人员输入密码后直接进入此作业系统显示界面;

2、屏左侧显示“订单生产列表”此列表数据由电脑软件下发生成,并自动排序给与提示,如需要生产哪一个产品名称的产品时,点击右侧按钮“选择生产订单”,点击后进入订单现在状态,见下页图参考;


生产管理操作系统概述2:


1、工位使用人员输入密码后直接进入此作业系统显示界面;

2、屏左侧显示“订单生产列表”此列表数据由电脑软件下发生成,并自动排序给与提示,如需要生产哪一个产品名称的产品时,点击右侧按钮“选择生产订单”,点击后进入订单现在状态,见下页图参考;

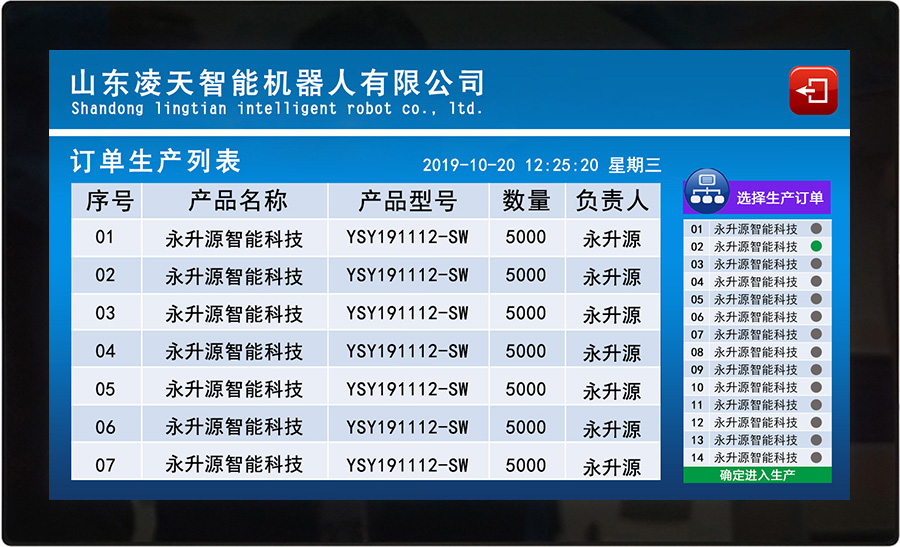

生产管理操作系统概述3:


点击右侧按钮“选择生产订单”后就会出现所用要生产的订单,生产作业人员可在此次点击选择即将要生产的订单,点击后有绿灯显示,表示您即将生产此订单,选择后点击下边“确定进入生产”即可直接进入生产模式显示界面,见下页参考:

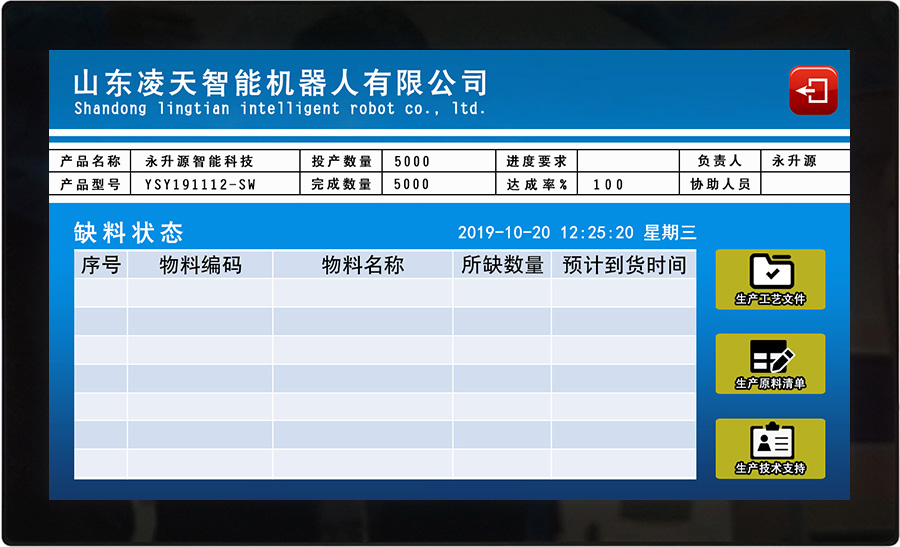

生产管理操作系统概述4:


1、点击“确定进入生产”后直接进入此生产模式显示界面,此界面中显示生产的数据为“电脑软件端直接发送显示”操作人员选择后自动读取此订单所有数据给与显示;

2、屏幕上“完成数量”是由现场设备给出的无电压触点式开关量信号自动默认累计,如给一次触点信号时屏幕默认累计一个产量;

3、屏幕的达成率为自动运算显示;

4、屏幕下边“缺料状态”由电脑软件端录入后此处自动显示有关数据;

5、下边左右侧有三个为文件按钮,分别为“生产工艺文件、生产原料清单、生产技术支持”,打开其中任意的文件记录查看此文件中的数据,此文件为PDF格式;

6、此工位屏上的数据可汇总产线综合液晶屏看板给与显示,见下页图参考;

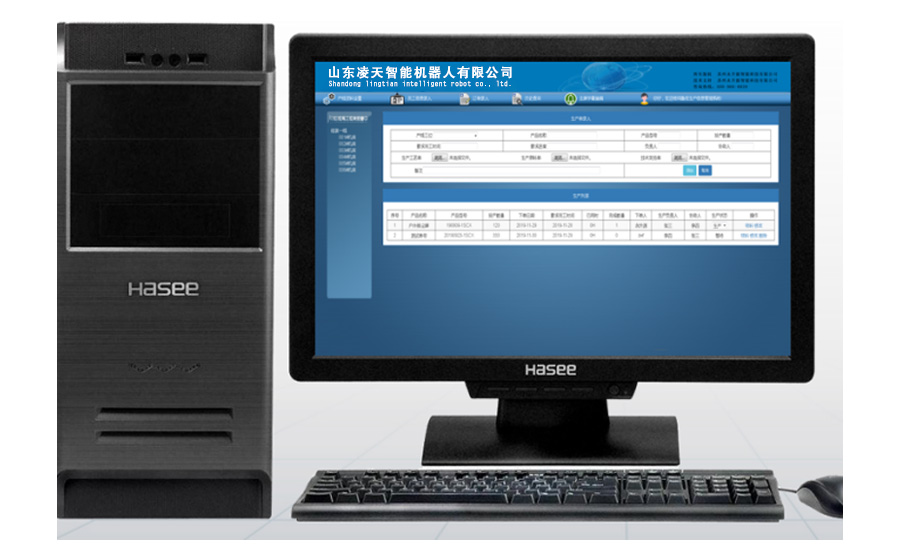

生产管理系统电脑登陆界面:


1、生产作业后台登录系统,此系统主要下发任务管理等数据;

2、此服务器(电脑)安装系统软件后,进入此密码登录界面(见左侧效果);

3、用户名和密码输入后直接进入系统管理界面(见下页);



生产管理系统界面:


1、用户名和密码输入后直接进入系统管理界面;

2、软件下边为任务管理、基础资料、数据查询(检点查询)、设置等按钮,可通过此按钮进入生产数据录入(如:PDF文件、人员寄出信息、生产列表数据、等);

3、软件左侧为产线标题,点击后此产线中分为几个工位即可清楚知晓,如想查看每个工位或者下发工位信息时,点击工位后就会有红色字显示(见左图),表示当前软件显示:右侧窗口为此产线上的当前状态信息(效果见左图参考);

4、如果有数据时对应的状态指示灯亮起,表示图片和视频在正常使用中;

5、软件生产数据全部录入后,直接下发任务,工位屏显示见下页图参考:


生产管理系统现场实拍:
